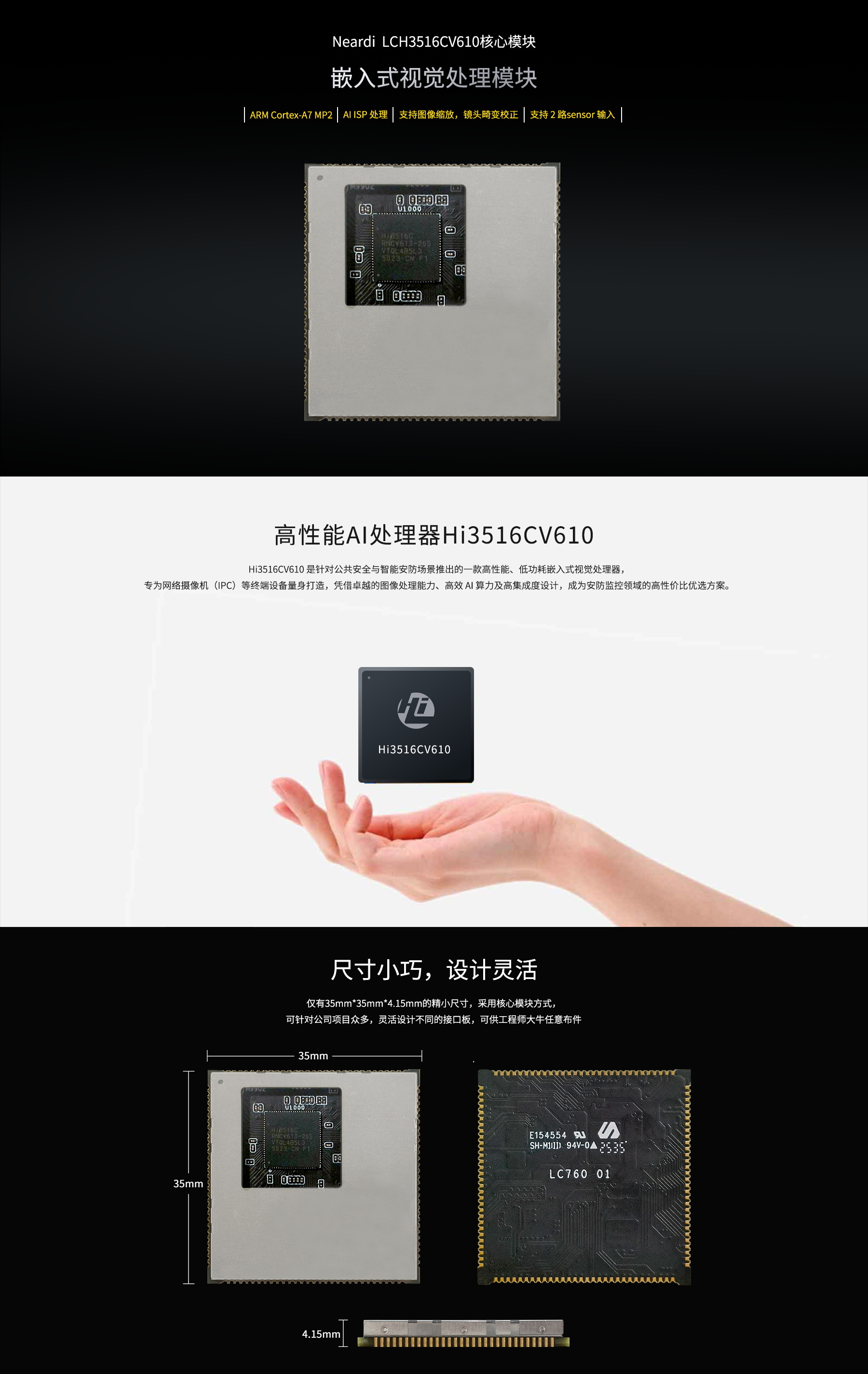

LCH3516CV610

SOC：Hi3516CV610

存储组合：1GB+SPI Flash

产品尺寸：35mm*35mm*4.15mm

产品介绍：LCH3516CV610核心模块包含CPU，SPI Flash。CPU支持ARM Cortex-A7 MP2,时钟速率950MHz；神经网络处理器NPU支持1TOPS运算性能，内置人脸人形车形检测/包裹检测/宠物检测等算法；支持ISP基础功能，高动态范围，图像增强去噪；视频处理支持图像缩放，镜头畸变矫正，支持H.265，H.264编码最大分辨率为3840*2160，4K20fps，支持MIPI/LVDS/Sub-LVDS/HiSpi多种视频输入接口，最高支持2路Sensor输入。内置1GB DDR3/3L，最高速率2133Mbps，SPI Flash支持1/2/4线模式。

立即购买

产品详情
支持与下载
产品手册
WIKI教程

Pin Number	Pin Name
1	GND
2	GND
3	GND
4	AC_INR0/P
5	AC_INR0/N
6	AC_MICBIAS
7	GND
8	AC_INL0/P
9	AC_INL0/N
10	GND
11	AC_OUTL
12	GND
13	GND
14	USB2_DP
15	USB2_DM
16	GND
17	UART2_TXD
18	GND
19	SDIO0_CDATA2
20	SDIO0_CDATA3
21	SDIO0_CCMD
22	GND
23	SDIO0_CCLK_OUT
24	GND
25	SDIO0_CDATA0
26	SDIO0_CDATA1
27	GND
28	UART2_RXD
29	GND
30	GND
31	GND
32	GND
33	GND
34	SFC_CLK/BOOT_SEL0
35	GND
36	GND
37	UPDATE_MODE
38	GND
39	GND
40	BOOT_SEL1
41	GND
42	GND
43	GND
44	UART0_TXD
45	UART0_RXD
46	GND
47	GND
48	GND
49	BT_WAKE_HOST_H
50	HOST_WAKE_BT_H
51	GND
52	GND
53	SDIO1_CDATA1
54	SDIO1_CDATA0
55	GND
56	GND
57	SDIO1_CLK
58	GND
59	GND
60	GND
61	GND
62	GND
63	GND
64	3V3
65	3V3
66	3V3
67	GND
68	SDIO1_CCMD
69	SDIO1_CDATA3
70	SDIO1_CDATA2
71	GND
72	ETH_LINK_ACT
73	ETH_LINK_STA
74	GND
75	LSADC_CH0
76	GND
77	PWM0_OUT2
78	GND
79	GND
80	AVDD_BAT
81	GND
82	ETH_MDI_BN
83	ETH_MDI_BP
84	GND
85	ETH_MDI_AN
86	ETH_MDI_AP
87	GND
88	I2C0_SCL_1V8_EXTIO
89	I2C0_SDA_1V8_EXTIO
90	GND
91	1V8
92	1V8
93	GND
94	I2C1_SCL_1V8_CAM
95	I2C1_SDA_1V8_CAM
96	GND
97	SENSOR0_RSTN
98	MIPI_CAM0_PDN
99	GND
100	SENSOR0_CLK/SFC_EMMC_BOOT_MODE
101	SENSOR1_CLK/FAST_BOOT_MODE
102	GND
103	MIPI_RX_D2P
104	MIPI_RX_D2N
105	GND
106	MIPI_RX_D0P
107	MIPI_RX_D0N
108	GND
109	MIPI_RX_CK0P
110	MIPI_RX_CK0N
111	GND
112	MIPI_RX_D1P
113	MIPI_RX_D1N
114	GND
115	MIPI_RX_D3P
116	MIPI_RX_D3N
117	GND
118	GPIO_EXT_RST
119	GPIO_EXT_INT
120	GND
