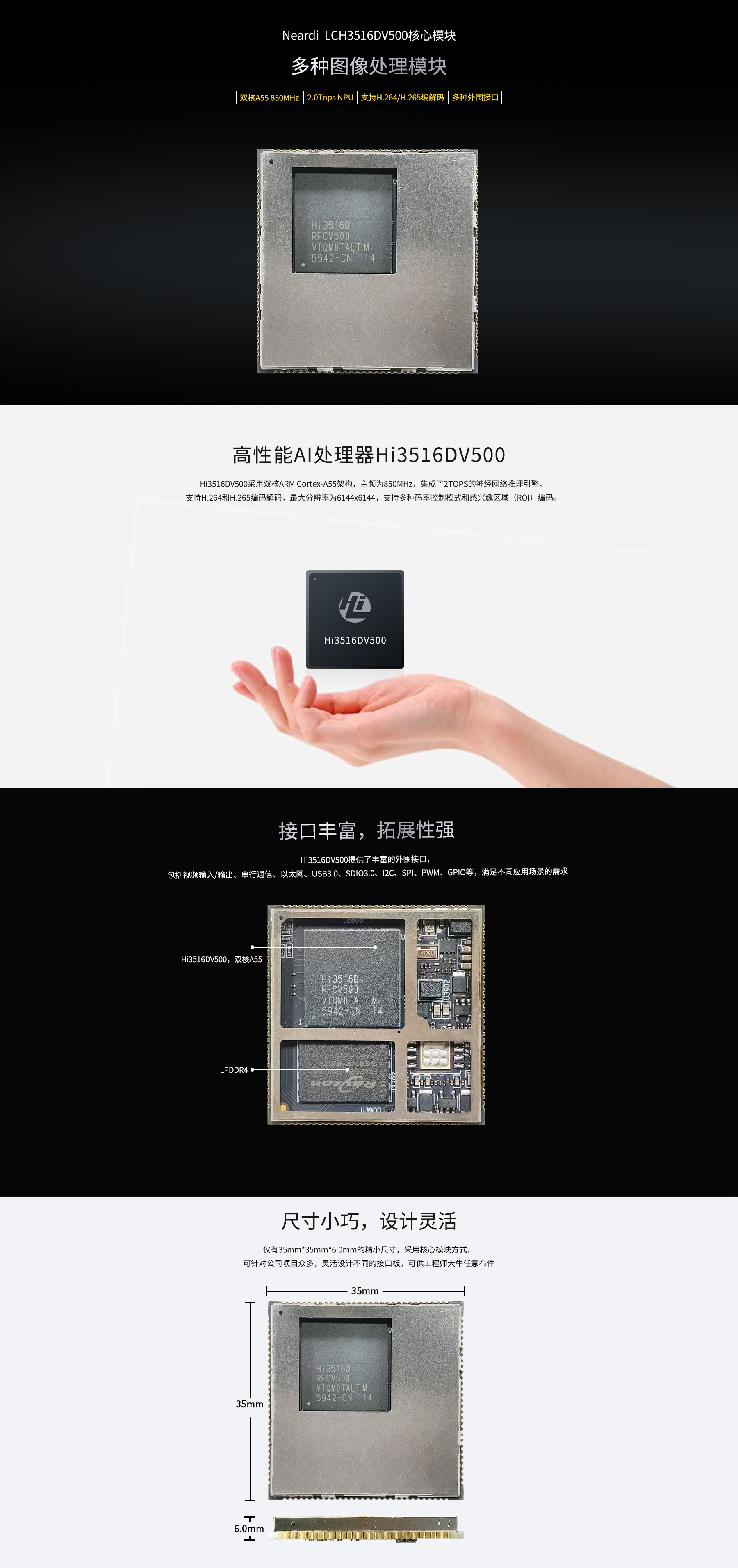

LCH3516DV500
SOC:Hi3516DV500
存储组合:1GB / 2GB
产品尺寸:35mm(L)*35mm(W)*6mm(H)
产品介绍:LCH3516DV500核心模块集成了高效的神经网络推理单元,最高2TOPS INT8,支持2路sensor输入,支持最高5M@30fps的ISP图像处理能力,支持 2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法,支持通过AI算法对输入图像进行实时降噪等处理,为用户提供了卓越的图像处理能力。
Pin Number | Pin Name |
1 | RGMII_RXD1 |
2 | RGMII_RXCK |
3 | RGMII_RXD0 |
4 | RGMII_RXD2 |
5 | RGMII_RXDV |
6 | RGMII_RXD3 |
7 | GND |
8 | RGMII_TXEN/BOOT_PAR_SEL3 |
9 | RGMII_TXD0/BOOT_SEL1 |
10 | RGMII_TXCKOUT |
11 | RGMII_TXD1/SFC_EMMC_BOOT_MODE |
12 | RGMII_TXD2 |
13 | RGMII_TXD3 |
14 | GND |
15 | EPHY_CLK/BOOT_PAR_SEL1 |
16 | PWM__3V3_TEST |
17 | MUTE |
18 | GND |
19 | PWR_WAKEUP0 |
20 | UART1_RTSN |
21 | PWR_EN1 |
22 | UART1_CTSN |
23 | IR_CUT_0_CONTROL2 |
24 | GND |
25 | MDCK/BOOT_PAR_SEL2 |
26 | GND |
27 | GND |
28 | SYS_RSTN |
29 | GND |
30 | GND |
31 | GND |
32 | UART1_RXD |
33 | GND |
34 | UART1_TXD |
35 | GND |
36 | IR_CUT_0_CONTROL1 |
37 | GND |
38 | JTAG_TRSTN |
39 | MDIO |
40 | JTAG_TDI |
41 | EPHY_RSTN |
42 | JTAG_TDO |
43 | DVDD3318_SDIO_VOUT |
44 | AVDD3_BAT |
45 | GND |
46 | UART0_TXD |
47 | UART0_RXD |
48 | GND |
49 | GND |
50 | UPDATE_MODE_N/T_RSTN |
51 | USB_OVRCUR |
52 | GND |
53 | SENSOR1_HS/BOOT_PAR_SEL0/T_SD2 |
54 | GND |
55 | SENSOR1_CLK/FAST_BOOT_MODE |
56 | GND |
57 | SENSOR1_VS/BOOT_SEL0/T_SD3 |
58 | GND |
59 | SENSOR1_RSTN |
60 | GND |
61 | GND |
62 | GND |
63 | 3V3_SOC |
64 | GND |
65 | 3V3_SOC |
66 | EMMC_DATA2 |
67 | 3V3_SOC |
68 | EMMC_CMD |
69 | GND |
70 | EMMC_CLK |
71 | EMMC_DS |
72 | EMMC_RST_N |
73 | EMMC_DATA0 |
74 | EMMC_DATA1 |
75 | EMMC_DATA4 |
76 | EMMC_DATA3 |
77 | GND |
78 | EMMC_DATA7 |
79 | SPI1_CSN/I2C6_SDA/VI_HS |
80 | EMMC_DATA6 |
81 | SPI1_SDI/I2C6_SCL/VI_VS |
82 | EMMC_DATA5 |
83 | SPI1_SDO/I2C5_SDA/T_SD3 |
84 | SPI1_SCLK/I2C5_SCL/T_SD2 |
85 | GND |
86 | SENSOR3_CLK/VI_D3/T_PS |
87 | SPI0_SDO/I2C4_SDA/VI_D2/T_HS |
88 | SPI0_CLK/I2C4_SCL/VI_CLK/T_CLK |
89 | SPI0_CSN0/I2C3_SDA/VI_D1/T_DO6 |
90 | SPI0_SDI/I2C3_SCL/VI_D0/T_DO7 |
91 | GND |
92 | MIPI_RX1_D0P |
93 | MIPI_RX1_D0N |
94 | MIPI_RX1_CK0P |
95 | MIPI_RX1_CK0N |
96 | MIPI_RX1_D2N |
97 | MIPI_RX1_D2P |
98 | MIPI_RX1_D1N |
99 | I2C7_SDA |
100 | MIPI_RX1_D1P |
101 | I2C7_SCL |
102 | MIPI_RX1_CK1N |
103 | GPIO10_7 |
104 | MIPI_RX1_CK1P |
105 | MIPI_RX1_D3N |
106 | GND |
107 | MIPI_RX1_D3P |
108 | MIPI_RX0_D0N/VI_D10 |
109 | GND |
110 | MIPI_RX0_D0P/VI_D11 |
111 | USB_PWREN |
112 | MIPI_RX0_D2N/VI_VS/VI_D14 |
113 | SENSOR0_CLK/VI_D9/T_MCK |
114 | MIPI_RX0_D2P/VI_HS/VI_D15 |
115 | SENSOR0_HS/VI_D7/T_VS |
116 | MIPI_RX0_CK0P/VI_D13 |
117 | SENSOR0_RSTN/VI_D8/T_SD0 |
118 | MIPI_RX0_CK0N/VI_D12 |
119 | SENSOR0_VS/VI_D6/T_SD1 |
120 | MIPI_RX0_CK1P/VI_D5/T_DO0 |
121 | AC_MICBIAS |
122 | MIPI_RX0_CK1N/VI_D4/T_DO3 |
123 | SYS_RSTN_OUT/WDG_RSTN |
124 | MIPI_RX0_D3P/VI_D3/T_DO1 |
125 | SENSOR2_CLK |
126 | MIPI_RX0_D3N/VI_D2/T_DO2 |
127 | USB_VBUS/VO_RESET |
128 | MIPI_RX0_D1P/VI_D1/T_DO4 |
129 | MIPI_RX0_D1N/VI_D0/T_DO5 |
130 | GND |
131 | 5V0 |
132 | 5V0 |
133 | 5V0 |
134 | GND |
135 | PWR_BUTTON |
136 | USB_DP |
137 | USB_DM |
138 | USB3_TXM0 |
139 | USB3_TXP0 |
140 | USB3_RXP0 |
141 | USB3_RXM0 |
142 | AC_INL0/P |
143 | AC_INL0/N |
144 | AC_OUTL |
145 | AC_INR1/P |
146 | AC_OUTR |
147 | AC_INR1/N |
148 | SDIO0_CARD_POWER_EN_N |
149 | GND |
150 | SDIO0_CCMD |
151 | SDIO1_CLK/BT1120_CLK/RGB_D17 |
152 | SDIO0_CDATA0 |
153 | SDIO1_D3/BT1120_D9/RGB_D16 |
154 | SDIO0_CARD_DETECT |
155 | SDIO1_CMD/BT1120_D8 |
156 | SDIO0_CDATA1 |
157 | SDIO1_D1/BT1120_D10/RGB_D14 |
158 | SDIO0_CDATA3 |
159 | SDIO1_D0/BT1120_D11/RGB_D13 |
160 | SDIO0_CCLK_OUT |
161 | SDIO1_D2/BT1120_D12/RGB_D15 |
162 | SDIO0_CDATA2 |
163 | VO_BT1120_DATA13 |
164 | VO_BT1120_DATA6 |
165 | VO_BT1120_DATA7 |
166 | VO_BT1120_DATA14 |
167 | VO_BT1120_DATA4 |
168 | VO_BT1120_DATA5 |
169 | VO_BT1120_DATA2 |
170 | VO_BT1120_DATA3 |
171 | VO_BT1120_DATA0 |
172 | VO_BT1120_DATA1 |
173 | GND |
174 | GND |
175 | GND |
176 | GND |
177 | VO_BT1120_DATA15 |
178 | JTAG_TCK |
179 | POR_ENABLE |
180 | JTAG_TMS |
