过去,我们总觉得国产芯片只是“低成本替代品”,性能和生态总差那么一点点。而 RK3506核心模块(LCH3506)和开发板(LKD3506),正在打破这种刻板印象。一块仅 35mm×35mm 的模块,承载了工业级与边缘应用所需的全部接口与算力,5分钟,你就能快速了解它的全功能特性。

LCH3506核心模块全景:小体积,大能量

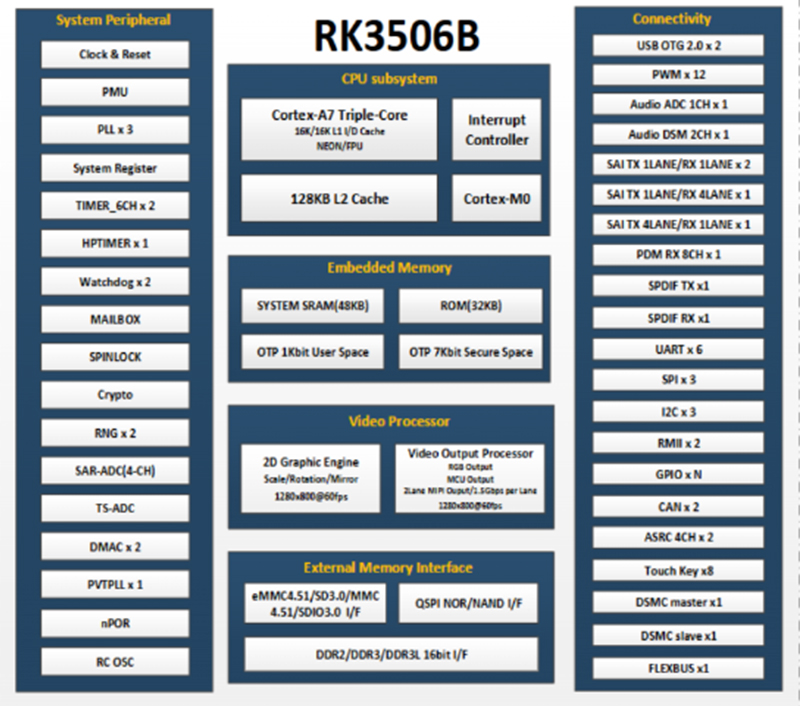

LCH3506核心模块采用 22nm工艺,设计理念为低成本、低功耗、高实时性。
CPU架构:三核ARM Cortex-A7 + 单核Cortex-M0(主频1.5-1.6GHz / 200MHz)兼顾应用层处理与实时控制的双重需求——这意味着它能在人机界面显示与工业控制任务之间实现无缝切换。
内存存储:DDR3 256MB/512MB + eMMC4.51 8GB,可选SPI Flash 256MB/512MB,为嵌入式系统提供流畅且稳定的运行体验。
图形与显示:支持LVGL轻量UI框架、2D硬件加速、1280×1280分辨率输出(RGB / MIPI-DSI)
视频能力:软解720P@30fps H.264/MJPEG,支持RTSP流

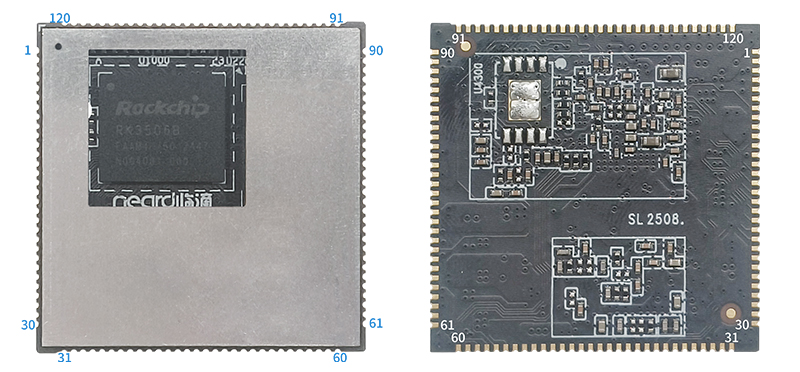

LCH3506核心模块采用35mm×35mm超小尺寸封装,厚度轻薄,重量仅9.3g,便于紧凑型嵌入式设计和多场景集成。
封装类型:120Pin 邮票孔(1mm Pitch),支持高速信号传输与可靠焊接。对硬件开发者而言,这种结构意味着——更少的设计约束、更高的模块复用率。
PCB设计:8层高密度布线,优化信号完整性与电源管理。
工作温度:商业级 -20~70℃ / 工业级 -40~85℃。

开发板全功能:低成本高实时性,快速落地
LKD3506开发板由 LCH3506核心模块与底板组合而成,通过 120Pin 邮票孔连接器实现高密度可靠的信号传输,兼顾稳定性与灵活扩展。板卡定位 低成本、低功耗、高实时性,适用于工业控制、边缘AI、智能家居以及教育科研等多样化场景。
尺寸与重量:105mm×105mm×17.6mm,重量87.4g
电源:DC 12V/2A
工作温度:商业级 -20~70℃ / 工业级 -40~85℃
系统支持:Buildroot,开放源码,可进行二次开发

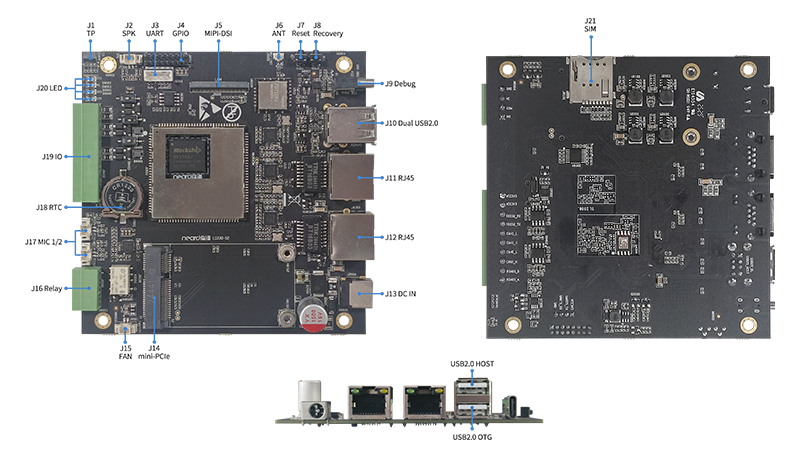

接口与功能

LKD3506开发板基于 LCH3506 核心模块设计,采用标准化接口布局与高集成度设计,兼顾工业应用的稳定性与多功能扩展性。板载丰富的外设接口与通信总线,为用户提供完整的嵌入式系统开发与验证平台。
显示与触控
1 路 MIPI-DSI 显示输出:支持高分辨率屏幕显示。
1 路 Touch Panel 接口:支持电容触控屏接入,实现人机交互界面开发。
音频输入与输出
2 路左右声道 Micphone 输入:支持语音采集与音频识别。
1 路立体声音频输出:可外接扬声器,实现语音播报与多媒体播放功能。
USB 与调试接口
2 路 Type-A USB2.0 接口(支持 Host / OTG 模式)。
1 路 Type-C Debug 接口:支持系统调试与固件烧录。
网络与无线通信
2 路 100M 以太网接口:满足多网口通信及工业网络需求。
板载 Neardi WiFi6 模块 FD7155U:支持双频 WiFi 6 与 Bluetooth 5.4。
1 路 mini-PCIe 接口:支持 4G/5G 模块扩展,内置 Micro SIM 卡座。
工业通信与控制扩展
多种工业通信接口:1路UART,1路RS485,1路RS232,2路CAN,多路GPIO以及继电器控制输出。
其他扩展与状态指示
预留 12V 主动散热 FAN 接口:支持温控风扇接入,提升系统稳定性。
贴片式 LED 指示灯:显示电源、系统状态与工作状态,便于调试与监控。

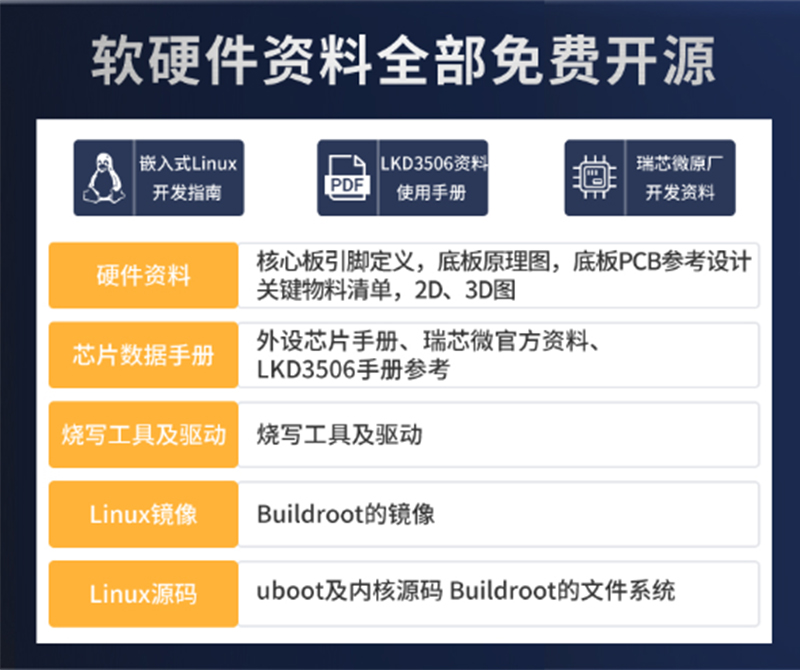

开发资料与技术支持
为支持开发者快速上手,LKD3506 提供完善的软硬件开发资源:

硬件资料
底板参考设计原理图、PCB图纸。
2D/3D 结构图
关键物料清单(BOM)
核心模块Pinout
软件资料
系统固件、驱动源码
Bootloader、内核、Linux 系统镜像
SDK 开发包、烧写工具及调试手册
从硬件原理图到系统镜像,从 Bootloader 到 SDK, LKD3506 提供了一套完整且开放的开发资料包——让开发者能从原理验证到量产部署无缝衔接。
LKD3506开发板通过丰富的接口与强大的扩展能力,为工业控制、AI边缘计算、智能家居与教育科研等场景提供高性价比的一体化平台。其完善的文档与软件支持,助力企业与开发者实现从原型验证到量产部署的高效过渡。RK3506 并不是一个“便宜替代品”,而是国产嵌入式系统走向成熟的标志。它让我们看到——国产芯片不止能追赶,更能在低功耗、高实时性和稳定性上定义新的行业标准。
